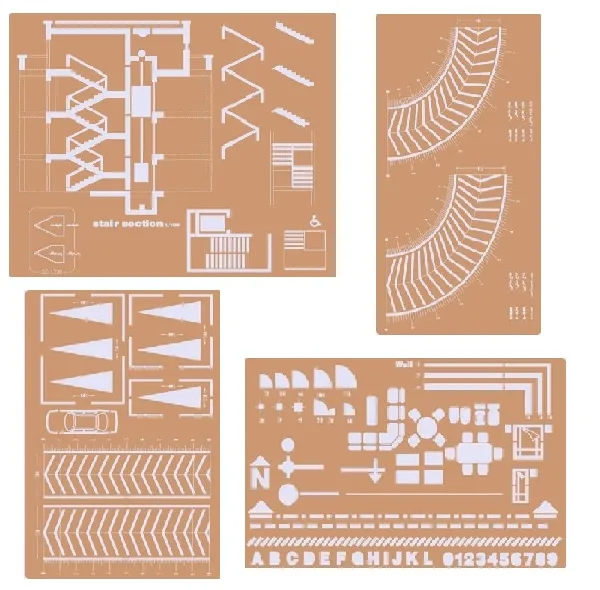

شابلون مدل طراحی معماری نظام مهندسی مجموعه 4 عددی

مطابق آخرین ویرایشات مقررات ملی ساختمان و ضوابط معلولین ویژه آزمون نظام مهندسی سال 1401 میباشد.

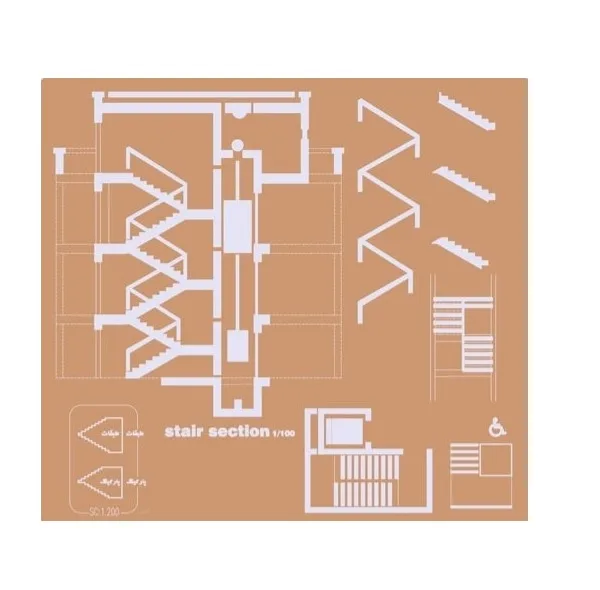

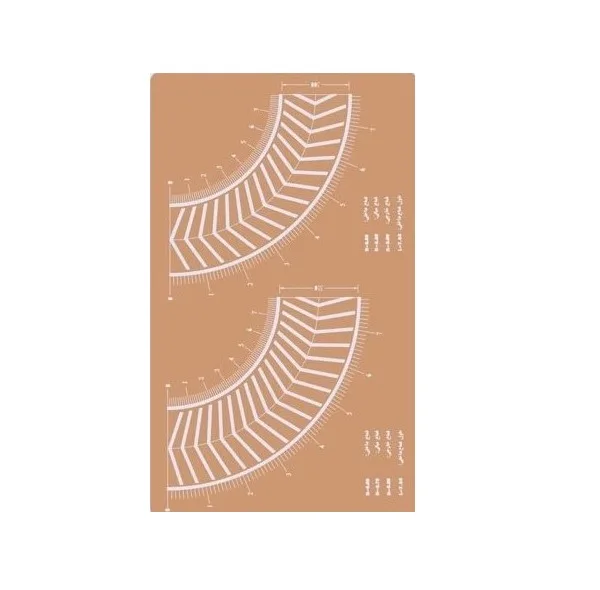

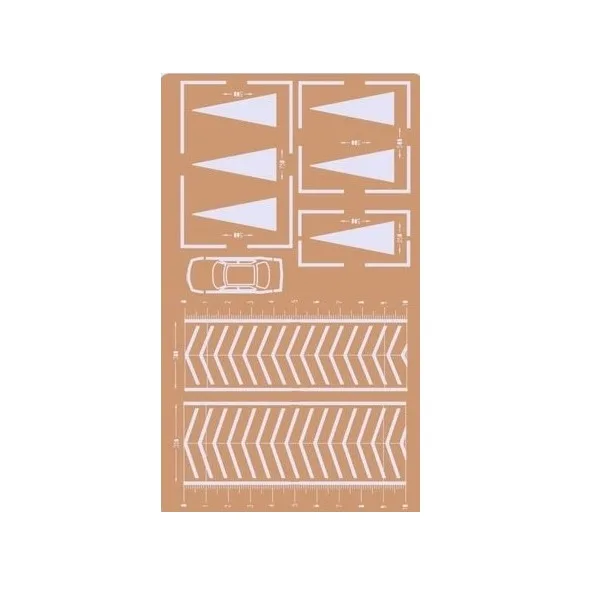

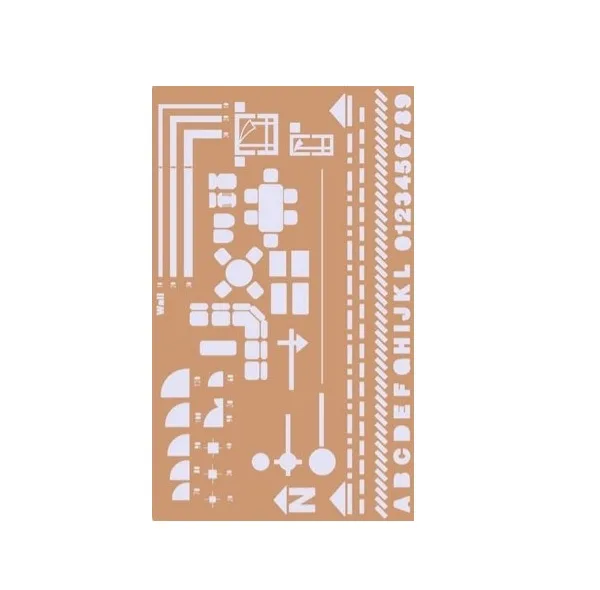

شابلون مخصوص آزمون طراحی معماری نظام مهندسی شابلون های مبلمان شامل : حمام ، آشپزخانه ، سرویس بهداشتی ، پذیرایی ، خواب ، نهار خوری ، درب ها و پنجره ها به صورت پلان و نما ، ستون ، دیوارها با ضخامت های مختلف ، خط برش ، کد ارتفاعی ، علامت شمال ، داکت ها ، پلان پله و آسانسور همراه خطوط راهنما ، نرده و جانپناه ، شابلون پله برش طولی و عرضی به همراه برش آسانسور با نمایش موتورخانه ، آسانسور و چاله آسانسور ، شابلون پارکینگ شامل رمپ چرخشی ، پارکینگ ، هاشور ، رمپ مستقیم و چرخشی ، رمپ ، درب انواع پارکینگ ها است

اتود مناسب برای این شابلون ها اتود 0.3 و 0.5 می باشد و استفاده از اتود های 0.5 و به باال توصیه نمی شود. جهت استفاده از هر الگو اتود را به صورت عمود بر کاغذ گرفته و ترسیمات را انجام دهید . از زاویه دادن به اتود به علت تغییرات اندازه ها ی چند میلیمتری خودداری کنید. زاویه مناسب 80 الی 90 درجه می باشد.
